BWYS--015型石英晶体核电站温度变送器

2020-11-16 16:48:52
BWYS--015型石英晶体核电站温度变送器
详细介绍:

1、应用领域

这是一种专业用高稳定、高精密石英晶体温度变送器;主要适宜各种核电站反应堆、核电站安全壳泄露检测使用、核乏料处理部门以及高能物理工程监测使用。

核电站对传感器特性要求比较苛刻,通常要求在具有核辐照和在宽工作温度范围内传感器能够高精密、高稳定地工作10年以上,目前国外的一些核电站甚至提出要求使用寿命长达60 年。因此必须在传感器结构、材料和工艺上创新,增强其耐恶劣环境工作能力,改善长期稳定性,提高其准确度。

2、特色及创新点

1)石英晶体温度变送器的原材料、各部件皆采用特种工艺和抗核辐照处理技术以及核加固措施,抗核辐照能力强。低档产品也可耐核辐射20*104rad 以上。

2)高精度、高稳定,高可靠,抗磁感应强度和磁极化强度高达8T以上。

3)准确度可高达0.02℃(在测温范围内的误差),比通用的铂电阻温度计高10~40倍以上;

4)重复性好,比通用的铂电阻温度计高10~100倍以上。

5)长期稳定性佳,可达0.02℃~0.001℃/年。

6)温漂、零漂很小。实验表明,当外围电路工作环境在+5℃~+35℃变化时,其测温准确度仅改变0.005℃。这是包括铂电阻温度计在内的传感器无法比拟的。

7)电缆或电线的加长与缩短以及接触电阻的高低,不影响测量的准确度。实验表明,当负载电阻从1KΩ~10MΩ,负载电容从50~150μF时,其准确度仅0.01℃。

8)对电源电压的稳定度要求不高。实验表明,电源电压变化±10%时,该测温仪表的准确度仅降低±0.02℃。因此,利用普通稳压电源就可以获得高精密、高稳定特性,这是包括铂电阻在内的模拟式温度变送器不可想象的。

9)工作温度范围宽—100~200℃(通用型),也可选择高达300℃的产品;

10)分辨率可达0.001~0.0001℃。

11) 耐机械振动和冲击能力强,抗冲击可高达100g,0.2ms,,耐振动可达10g,2000HZ, 4h。

3、主要技术指标

1)测量范围:-80℃~+30℃,20~98℃或-20℃~+150℃,100~+220℃,200~+300℃(具体量程根据用户要求定,其它量程可商定);

2)准确度(包括系统误差和各种漂移在内的误差):0.1℃、0.05℃、0.02℃;

3)长期稳定性:0.01℃~0.02℃/年;

4)分辨率:0.001℃、0.0001℃;

5)响应时间:≤5S(水介质);

6)温度测量数据更新时间:≤1S ;

7)耐压力:10MPa,

8)抗流体流速:≤30m3/h,

9)输出信号:RS—232C或 RS—485;

10)供电电源:DC24V±5%;

11)连接电缆长度:长为1.0Km(根据用户要求定);

12)可满足IP65防尘、抗喷淋、耐紫外线工作等条件;

13)插入深度L=100~2000mm(也可根据用户要求定);

14)后续电路使用环境条件:环境温度:-55℃~+125℃;环境湿度:≤95%RH;

  注:所述技术指标,可根据用户要求商定。其探头尺寸、连接电缆长度等可根据用户要求变更。

4、结构

该变送器包括三大部分:石英晶体测温探头(其功能是敏感被测温度)、内置

温度调理电路和远传组件的变送器电路表头以及连接用屏蔽电缆。

图16~18示出BWYS--015型石英晶体核电站温度变送器探头的外形照片。


冻雨传感器

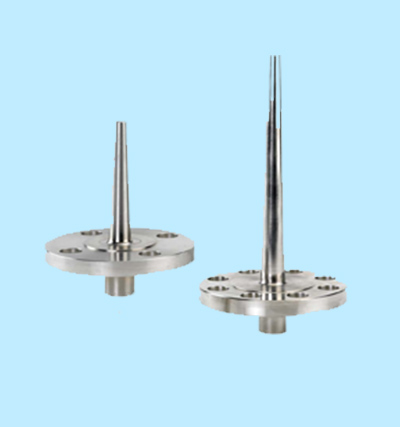

图16  BWYS--015型石英晶体核电站温度变送器探头的外形照片


在图16中示出BWYS--015型核电站用石英晶体温度变送器(安全壳温度检测)的外形照片。在图17中示出BWYS--015型核电站用石英晶体温度变送器(安全壳表面温度检测)的一种外形照片。


冻雨传感器

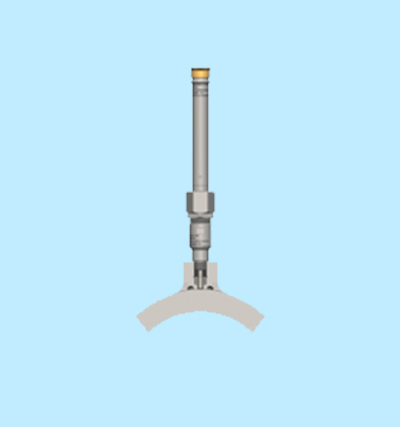

图17    BWYS—015型石英晶体核电站温度变送器的一种外形照片


冻雨传感器

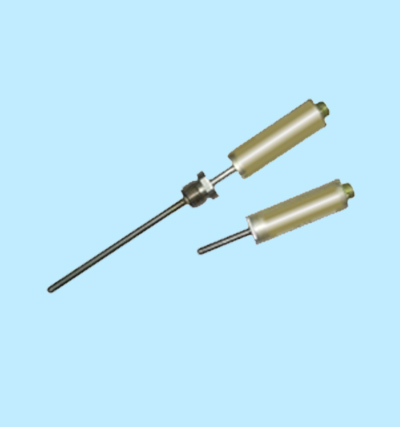

图18给出BWYS--015型高精度石英晶体核电站温度变送器(用于安全壳表面温度检测)的示意照片。
