1、应用领域
从本质上讲，CWYS -13型石英土壤温度传感器是一种石英土壤温度变送器，为了适应某些行业的惯例采用所述的名称。它颇适宜气象台（站）、农业大学、农、林、牧、渔业的科研院所、农林院校、地震监测部门、地质勘探部门、高等理工科院校等企、事业单位对土壤表层、中层和深层温度以及草温、树温等进行长期观测和精密测量用。
2、特色及创新点
1）采用304不锈钢管的密封温度探头，耐恶劣环境工作，寿命长;
2）高精度、高稳定，高可靠、低功耗；
3） 稳定度优于0.015℃/年，在正常条件下可3年内勿需特性校准或标定；
4）电缆长度的改变以及负载电阻的高低、电源工作电压等对测量准确度影响很小；
5）放大器增益的漂移（时漂和温漂）对测量准确度的影响甚微；
6）在国内首次研制成功采用高稳定石英音叉温度传感器和旋压式不锈钢保护管、硅橡胶电缆的气象用石英晶体土壤温度变送器，并可参照美国气象仪表标准要求检验。
3、主要技术指标
1）测量范围：-60℃～＋80℃，（具体量程根据用户要求定）；
2）准确度(包括系统误差和各种漂移在内的误差)：
0.1℃、0.05℃、0.02℃，共3种等级；
3）长期稳定性：0.03℃~0.001℃/年；
4）分辨率：0.01℃、0.001℃，共2种等级；
5）响应时间：≤5S（水介质）；
6）温度测量数据更新时间：≤1S
7）输出信号： RS—485或RS—232；
8）供电电源：DC12V±5%；
9）连接线长度：最长为1.0Km（根据用户要求定）；
10）可满足IP65防尘和抗喷淋、耐紫外线工作等条件；
11）后续电路使用环境条件：
环境温度：－40～＋80℃（采用军品元器件可达－55℃～＋125℃）；
环境湿度：≤95%RH；
12）插入深度L=180mm（也根据用户要求定）。
注：所述技术指标，可根据用户要求商定。其探头尺寸、连接电缆长度可根据用户要求变更。
4、结构
主要包括3大部分：由不锈钢构成的石英晶体测温探头（其功能是把被测温度转换为随温度改变的频率信号）、内置温度调理电路和远传组件的传感器主体以及连接用多芯屏蔽电缆。

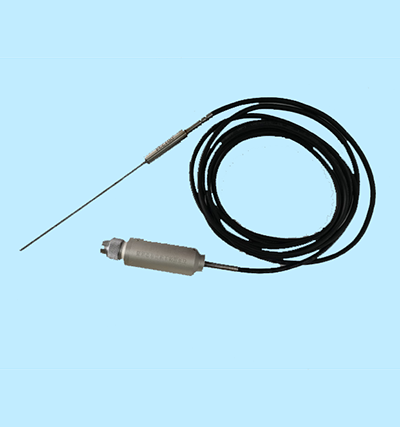

图14给出CWYS -13型石英土壤温度传感器的外形图。
图14 CWYS -13型石英土壤温度传感器的外形照片
